System ścian oporowych optemT-WALL
System ścian oporowych optemT-WALL to nowatorskie rozwiązanie oparte na prefabrykowanych elementach żelbetowych w kształcie litery T. Elementy te produkowane są w zakładzie prefabrykacji firmy Optem, dzięki czemu klient uzyskuje wysoką jakość, powtarzalność i precyzję wymiarów.
System optemT-WALL znajduje zastosowanie w budownictwie infrastrukturalnym – od dróg i autostrad, przez linie kolejowe, aż po obiekty przemysłowe. Idea systemu optemT-WALL polega na wykorzystaniu kształtu litery T, gdzie lico elementu stanowi jednocześnie front wznoszonej ściany oporowej, a trzon współpracuje z gruntem zasypowym, spełniając rolę zakotwienia. Zworniki betonowe umieszczane w zagłębieniach trzonu stabilizują poszczególne elementy, zapewniając ich stateczność.
Szybki i prosty montaż
Niezależność od warunków atmosferycznych
Możliwość demontażu i ponownego użycia
Zalety systemu optemT-WALL
- Szybki i prosty montaż

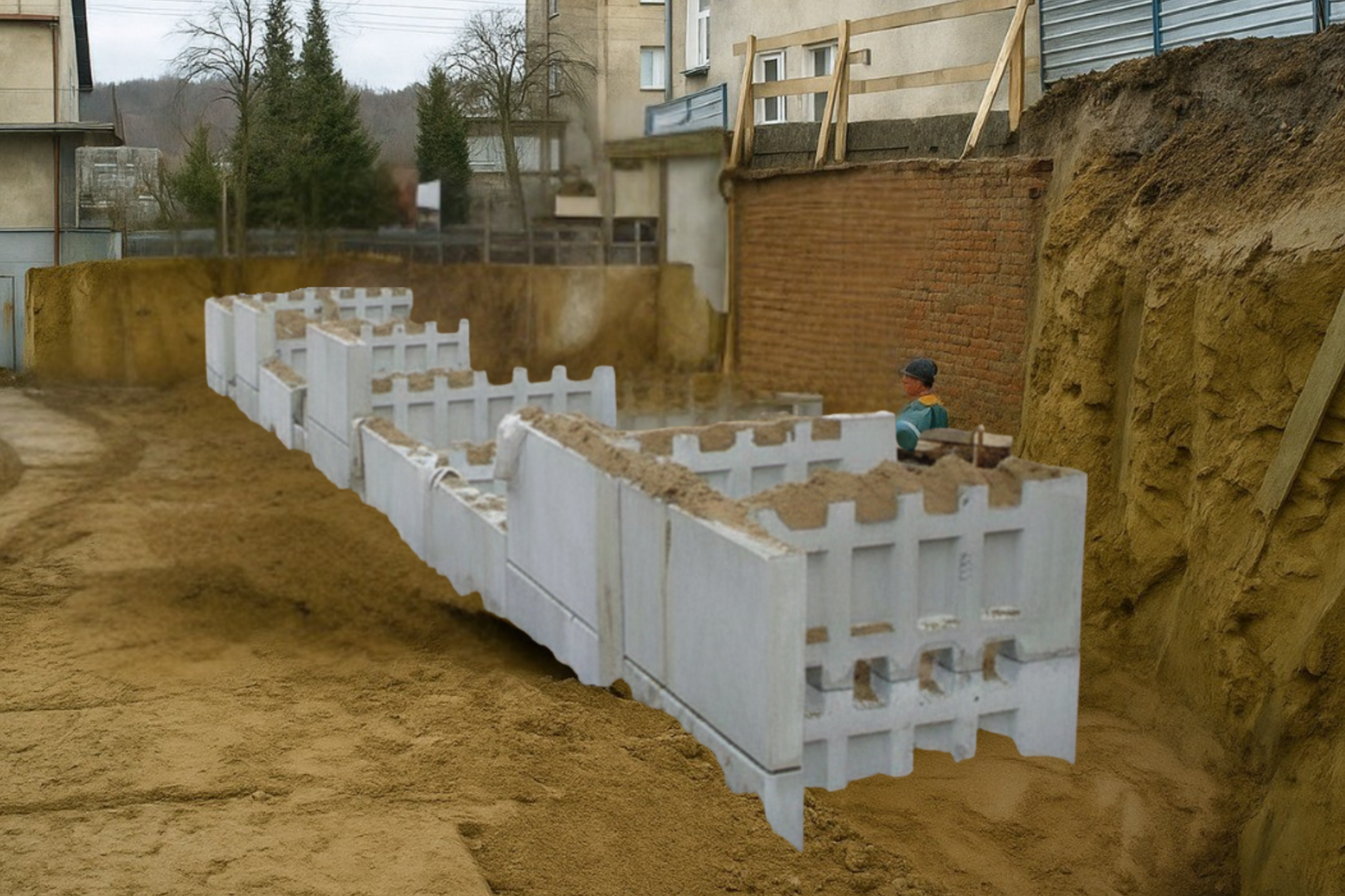

Technologia optemT-WALL to przede wszystkim niezwykła szybkość realizacji. Montaż ścian oporowych sprowadza się do układania gotowych prefabrykatów z jednoczesnym wykonaniem odpowiedniej zasypki między trzonami kotwiącymi elementów.
Minimalny skład ekipy montażowej to zaledwie czterej pracownicy: brygadzista, operator lekkiego dźwigu lub koparki oraz dwaj robotnicy montujący prefabrykaty i zagęszczający zasyp gruntowy. System optemT-WALL charakteryzuje się małą pracochłonnością i możliwością montażu za pomocą lekkiego sprzętu, co znacząco obniża koszty realizacji.
Elementy optemT-WALL są podnoszone za pomocą specjalnych uchwytów stalowych, zakładanych w środku ciężkości elementu. Standardowe wymiary płyty czołowej (0,74 x 1,49 m) oraz ujednolicona grubość (0,15 m) dodatkowo przyspieszają prace montażowe.
- Niezależność od warunków atmosferycznych
System optemT-WALL można montować niezależnie od warunków pogodowych. Brak sezonowości prac oznacza możliwość realizacji projektów przez cały rok, bez przestojów związanych z niskimi temperaturami, opadami czy zmarzliną.
Prefabrykowane elementy żelbetowe są produkowane w kontrolowanych warunkach zakładowych, co gwarantuje ich pełną gotowość do montażu bez względu na aurę. Technologia eliminuje problemy typowe dla rozwiązań monolitycznych, takie jak konieczność odpowiednich temperatur do wiązania betonu czy zabezpieczania świeżego betonu przed opadami.
- Możliwość demontażu i ponownego użycia
System optemT-WALL wyróżnia się możliwością ewentualnego demontażu i ponownego wykorzystania elementów. To rozwiązanie szczególnie cenne w przypadku tymczasowych zabezpieczeń terenu, budów etapowych czy sytuacji, gdy planowane jest przyszłe przekształcenie terenu.
Prefabrykowane elementy żelbetowe, wykonane zgodnie z wysokimi standardami jakości, zachowują swoje właściwości użytkowe przez lata. Możliwość ich reutylizacji wpisuje się w ideę gospodarki cyrkulacyjnej i zrównoważonego budownictwa, przekładając się na oszczędność czasu i minimalizację kosztów – zarówno inwestycyjnych, jak i eksploatacyjnych.
Z czego składa się system optemT-WALL?
Prefabrykowane elementy żelbetowe w kształcie litery T
Podstawowy element systemu o ujednoliconym wymiarze płyty czołowej 0,74 x 1,49 m. Długość trzonu dostępna w wariantach od 1,2 do 6,0 m (zwiększająca się co 0,6 m). Grubość płyty licowej i trzonu wynosi 0,15 m.
Zworniki betonowe
Elementy umieszczane w zagłębieniach trzonów, owinięte materiałem izolacyjnym. Stabilizują poszczególne rzędy elementów i eliminują możliwość przesuwu podczas montażu i zagęszczania zasypu.
Betonowa warstwa wyrównawcza
Podłoże o szerokości 0,3 m i minimalnej grubości 0,15 m, wykonywane z chudego betonu. Ułatwia ustawianie pierwszego rzędu prefabrykatów i przyczynia się do równomiernego rozkładu obciążeń.
Materiały filtracyjne i izolacyjne
Specjalny materiał filtracyjny (szerokość 0,3 m) mocowany wzdłuż tylnego lica ściany, zapobiegający wypłukiwaniu drobnych ziaren zasypu. Elastyczny materiał dylatacyjny (gumowa taśma) układany między rzędami elementów.
Zasyp gruntowy
Odpowiednio zagęszczony zasyp z gruntu niespoistego, wykonywany warstwami o grubości do 0,3 m między trzonami elementów żelbetowych.
Elementy wieńczące
Bariery ochronne lub nadstawki montowane na górnej krawędzi ściany oporowej, ewentualnie wieniec wykonany w technologii monolitycznej.
Zobacz nasze realizacje
Mury oporowe optemBLOK na budowie drogi ekspresowej S1 Bieruń–Oświęcim
Opis inwestycji: Na budowie drogi ekspresowej S1 na odcinku od Bierunia do Oświęcimia realizowane są mury oporowe w technologii optemBLOK. Obiekty inżynierskie wymagają efektywnego zabezpieczenia nasypów, dlatego zastosowano prefabrykowany system z bloczków...
Rozbudowa linii kolejowej Oleśnica–Chojnice, odcinek Koźmin Wlkp. – Jarocin
Opis inwestycji: Na odcinku Koźmin Wlkp. – Jarocin w ramach rozbudowy linii kolejowej nr 281 zakończono prace z zastosowaniem systemów optemBLOK i optemARCH. Kluczowym wyzwaniem projektu było dopasowanie nowych konstrukcji do istniejącej infrastruktury oraz integracja...
Zobacz więcej →
System optemT-WALL – informacje dla projektanta
Ściany w technologii optemT-WALL projektuje się szybko i wygodnie, dzięki w większości standardowym rozmiarom elementów. Modułowe prefabrykowane elementy żelbetowe mają ujednolicone wymiary płyty czołowej 0,74 x 1,49 m oraz długości trzonu od 1,2 do 6,0 m, zwiększające się co 0,6 m.
System optemT-WALL charakteryzuje się dużą elastycznością rozwiązań konstrukcyjnych – możliwe jest projektowanie ścian pionowych, nachylonych lub tarasowych, a także układów schodkowych, wytyczenia wzdłuż łuku czy załamań kierunku. Obliczenia statyczne sprowadzają się do sprawdzenia wytrzymałości prefabrykowanych elementów żelbetowych oraz stateczności ścian pod kątem współpracy z podłożem i zasypką gruntową.
Szczegółowe informacje projektowe, rysunki techniczne oraz aprobatę techniczną znajdziesz w zakładce „Dla projektantów”. W razie pytań, nasz dział techniczny chętnie udzieli wsparcia.
